Качество воздуха в помещении и энергосбережение
Системы приточно-вытяжной вентиляции и кондиционирования воздуха, кроме основного назначения – поддержания температурно-влажностного комфорта, должны ещё обеспечивать и необходимое качество воздуха. Оно характеризуется концентрацией в воздухе СО2, а также наличием органических смесей, табачного дыма, взвешенных частиц и различных запахов.
В настоящее время использование контроллеров со встроенной функцией энергосбережения, например свободноконфигурируемых Synco700 или свободнопрограммируемых Desigo, позволяет достичь экономии в 30%!
 |  |  |
На данный момент широко используются несколько способов экономии энергии без ухудшения параметров воздуха в помещении:

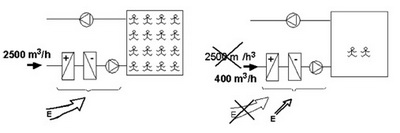

- Управление вентустановкой по запросам. Включение / выключение вентилятора или регулирование оборотов вентилятора
Минимальный объём наружного воздуха на человека в час рассчитывается по существующим нормам. При расчетах часто исходят из того, что в помещении будет находиться максимальное количество людей. Но ведь это количество на самом деле может постоянно меняться в течение дня. Да и в разные дни оно бывает разным. Взять, к примеру, спортзалы, торговые центры, аудитории, театры и другие общественные места и помещения с постоянно меняющимся количеством людей. Там люди постоянно перемещаются. И двигательная активность людей тоже не остаётся постоянной. Поэтому максимальная подача свежего воздуха, без учёта реальной необходимости неразумна. Было бы куда разумней регулировать величину воздухообмена в конкретном помещении, в зависимости от реальной потребности в конкретное время для оптимального поддержания комфортных условий. Как этого добиться? Наиболее эффективным решением является наличие в обслуживаемом помещении двух дополнительных датчиков: датчика СО2 и датчика летучих органических смесей. Они устанавливаются наряду с датчиком температуры, а также датчиком относительной влажности. Датчик СО2 является отличным индикатором наличия людей в помещении и интенсивности их занятий. В период времени, соответствующий максимальному количеству людей, вентиляционная система должна работать с максимальной нагрузкой. По мере же уменьшения количества людей, уменьшается концентрация выдыхаемого углекислого газа, потребность в воздухообмене снижается, и датчик сообщает системе о необходимости уменьшения вентиляционной нагрузки.
Такое регулирование осуществляется одним из трёх способов:
1. последовательное каскадное включение/выключение 2х и более вентиляторов;
2. использование вентиляторов с двухскоростным электроприводом;
 | |
| Air flow rate | Величина потока воздуха |
| Stage1 | Первая ступень вентилятора |
| Stage2 | Вторая ступень вентилятора |
| OFF | Выключено |
| Time of day | Время суток |
3. плавное регулирование скорости вращения вентиляторов с помощью частотных преобразователей.
Последнее – наиболее предпочтительно.
 | Fan Speed | Скорость вентилятора |
| AQ | Качество воздуха в помещении | |
| M11) | Приточный вентилятор 1 | |
| M12) | Приточный вентилятор 2 | |
| M13) | Приточный вентилятор 3 | |
| SELAQ | Уставка значения качества воздуха | |
| Min. | Минимальная скорость вентилятора |
Цель такого способа регулирования – поддержание высокого качества воздуха в течение всего рабочего времени с наименьшими усилиями. Оптимальное управление вентиляцией в конкретном помещении в соответствии с реальной потребностью в данное время подразумевает не только регулирование воздухообмена, но и полное отключения вентсистем в “рабочие” часы, когда люди находятся в помещении, но все показатели комфортных условий соответствуют норме.
Это поможет сэкономить большое количество энергии, затрачиваемой на подготовку и распределение воздуха. При этом, однако, надо помнить, что рациональное потребление энергии совсем не означает экономию любой ценой! Нельзя экономить энергию бездумно. Затраты на энергопотребление, какими бы высокими они ни были, не идут ни в какое сравнение с ценой здоровья людей и снижения производительности их труда. Поддерживая необходимое качество воздуха, надо помнить и о других показателях комфорта: температуре и относительной влажности. Пока контроллер с помощью датчика СО2 и датчика органических смесей регулируют количество подаваемого свежего воздуха, два других датчика контролируют температуру и относительную влажность и неусыпно следят за тем, чтобы с уменьшением воздухообмена эти два показателя не вышли за пределы комфортной зоны. Если это начинает происходить, контроллер немедленно реагирует и даёт команду на увеличение воздухообмена.

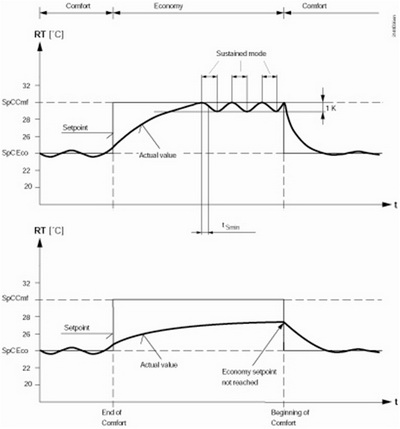

- Использование режима проветривания в “нерабочие” часы и нерабочие дни
Особенностью этого решения является поддержание дежурного режима в “нерабочие” часы, когда люди в помещении отсутствуют. В некоторых случаях необходимо ночное или утреннее проветривание для удаления запахов от новой мебели, обивки, строительных материалов после ремонта и т д. В других случаях требуется постоянная “ослабленная” работа вентсистем, поддерживающая температурно-влажностный режим необходимый для хранения приборов, материалов, экспонатов, архивов и т.д. Контроллер автоматически выбирает эти режимы и, ориентируясь, на показания датчиков, управляет вентиляцией для поддержания необходимых условий.
Данный режим работы системы не только помогает экономит на энергетических затратах, но и повышает срок службы оборудования, т.к. вентустановка работает ровно столько времени, сколько это необходимо для обеспечения комфортных условий в помещении (качество воздуха, температурно-влажностные параметры). Благодаря специальным алгоритмам разработанным специалистами компании Сименс, данная функция доступна даже при использовании свободноконфигурируемых контроллеров Synco 700.
 | |

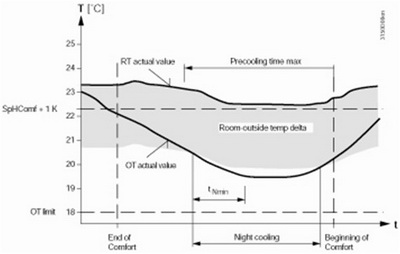

| RT Actual value | Действительная комнатная температура |
| OT Actual value | Действительная наружная температура |
| Sustained mode | Дежурный режим |
| SpHComf | Комфортная устака |
| OT limit | Ограничение по наружной температуре |
| End of Comfort | Конец зоны комфорта |
| Beginning of Comfort | Начало зоны комфорта |
| Precooling time max | Время предварительного охлаждения |
| Night cooling | Ночное проветривание |
| Room-outside temp delta | Разница между комнатной и наружной температурой |
| T | Температура |
| t | Время |

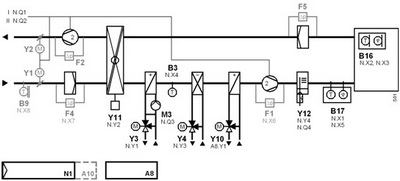

- Рекуперация тепла при помощи высокоэффективных утилизаторов тепла
На данный момент, когда вопрос экономии энергоресурсов стоит достаточно остро, в результате все более актуальными становятся системы с утилизацией тепла. Не так давно единственным решением данной задачи являлись установки с рециркуляцией (смешение наружного и вытяжного воздуха), что негативно сказывалось на качестве приточного воздуха. В последнее время все чаще для решения проблемы утилизации тепла используют рекуператоры различной конструкции, в результате чего управление системой становиться достаточно сложным. При решении проблем управления оборудования на помощь приходят грамотные алгоритмы управления процессом рекуперации, что позволяют избежать ненужного включения оборудования нагрева или охлаждения. При этом происходит постоянный контроль эффективности рекуперации для своевременного включения основных источников тепла / холода.
Также необходимо помнить о том, что разные конструкции теплоутилизаторов требуют для своей работы разное оборудование.
- Для эффективной и безопасной работы перекрестно-точечного рекуператора необходимо предусмотреть обводной канал с воздушной заслонкой, управляемой приводом воздушной заслонки из широкой гаммы OpenAir
- Управление работой роторного рекуператора осуществляется при помощи частотного преобразователя из номенклатуры SED2
- Благодаря разработанным компанией Siemens клапанам VVG41 (двухходовые) и VXG41 (трехходовые) использование теплоутилизаторов на промежуточном теплоносителе даже в районах крайнего севера является реальным, т.к. клапаны способны работать при отрицательном теплоносителе.
- Системы с измененным воздухообменом по реальной потребности.
Сименс успешно внедряет метод управления вентсистемами “с изменяемым воздухообменом по реальной потребности” на своих объектах автоматизации зданий во многих странах Европы. Например, хороший опыт приобретён при автоматизации приточных установок в Цюрихском университете. Там имеется 76 помещений (лекционные залы, аудитории, лаборатории) общей площадью 15 000 кв.м с воздухообменом 385,000 м3/ч. В результате использования вышеописанного метода время работы приточно-вытяжной установки снизилось более, чем на 40% по сравнению с работой по стандартной временной программе. Соответственно, снизилось потребление энергии и затраты на обслуживание.
Данный метод экономии также широко используется не только системах вентиляции зданий, но и в промышленной вентиляции, когда необходимо поддерживать вполне определенный температурно-влажностный режим, а параметры качественного состава воздуха уходят на второй план.
