Нормальная работа холодильной установки возможна только в том случае, когда количество заправленного в нее хладагента соответствует параметрам установки и условиям ее эксплуатации.
При нехватке хладагента в холодильных установках наблюдаются следующие тенденции:
Давление всасывания - Падает
Температура кипения - Падает
Давление нагнетания - Падает
Температура конденсации - Падает
Перегрев пара на выходе из испарителя - Растет
Переохлаждение жидкости на выходе из конденсатора - Падает
Холодопроизводительность - Падает
Мощность, потребляемая электродвигателем компрессора - Падает
Холодильный коэффициент - Падает
Время работы компрессора - Растет
Компрессор может отключаться в результате срабатывания предохранительного реле низкого давления.
Нехватка хладагента определяется измерением перегрева на выходе из испарителя, и температуры переохлаждения жидкости на выходе из конденсатора.
Перегревом пара называют разность между температурой этогo пара и температурой испарения жидкости, из которой этой пар образовался, при постоянном давлении.
Для испарителей перегрев пара представляет собой разность между температурой, измеренной с помощью термобаллона ТРВ, и температурой испарения, соответствующей показаниям манометра НД (в большинстве случаев потерями давления в трубопроводе всасывания можно пренебречь ввиду их малости).

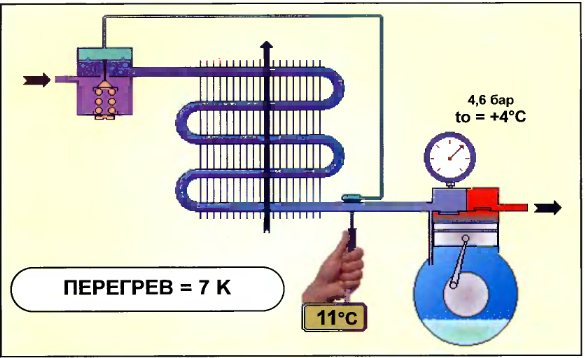

В примере, приведенном на рисунке 1, перегрев составляет 7 К.
Обычно считается, что в испарителях с прямым циклом расширения величина перегрева должна составлять от 5 до 8 С.
.png)
Рис. 1. Измерение перегрева(норма)
Когда величина перегрева выходит за пределы обычного диапазона температуры, это часто указывает на аномальное течение рабочего процесса.
Поэтому ниже мы приведем примеры аномального перегрева испарителя:
Чрезмерно большой пepeгpeв (как правило, выше 8 К)
tB = tE = температуре испарения = 4 °С
Если температура точки D равна 18 °С, то перегрев равен 14 К.
При нормальной работе холодильногo контура последние молекулы жидкости испаряются в точке С.
При дальнейшем прохождении по испарителю (участок C-D) пары нагреваются. В том случае, когдa парами заполнен только участок CD, обеспечивается нормальный перегрев (например, 7 К).
В случае нехватки хладагента в испарителе, когда последние молекулы жидкости испарятся, например, в точке Е, длина участка трубопровода, заполненного только парами, возрастает (на рисунке это участок E-D), что приводит к значительному пepeгpeву. При этом замер температуры в точке D может дать значение 18 °С, то есть пepeгрев составит 14 К.
.png)
Рис. 2. Измерение температуры
Если перегрев слишком большой, значит отверстие ТРВ практически закрыто и пропускает очень мало жидкости. Холодопроизводительность испарителя, содержащегo мало жидкости, низкая и перепад температуры охлаждаемогo воздуха на входе и выходе очень малый. Давление испарения упало и на выходе из ТРВ трубопровод снаружи покрывается инеем.

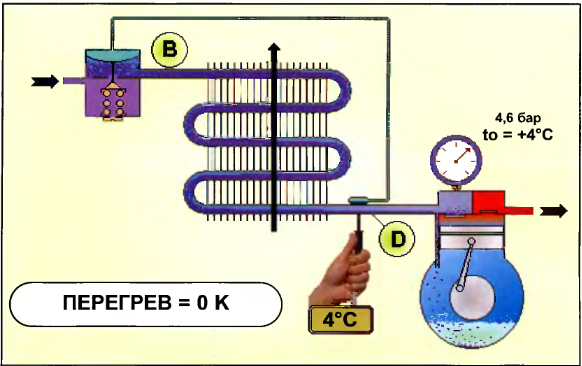

Чрезмерно малый пepeгрев (как правило, ниже 5 С)
На рисунке 2, температура в точке В равна температуре в точке D, то есть температуре
испарения 4 °С.
Если перегрев слишком низкий, значит отверстие ТРВ полностью открыто и пропускает много жидкости. Поскольку испаритель содержит много жидкости, хладопроизводительность высокая и перепад температуры для охлаждаемогo воздуха представляется нормальным, однако в компрессор могут попадать частицы жидкости. Этот режим чрезвычайно опасен, поскольку чреват гидроударами в компрессоре и может вызвать серьезные повреждения.
