Обучение электромонтажу: предназначение кабельных муфт для силовых кабелей

Особенность кабельной коммуникации является ее целостность, таким образом, первоочередной задачей становится защита проводов от воздействия внешних негативных факторов. Также следует помнить, что изоляция кабеля проложенного под землей подвергается как механическим нагрузкам, так и воздействию физико-химическим особенностям почты.

По техническим требованиям длина проложенной кабельной трассы может колебаться в значительных пределах от пару метров до сотки километров. Изготовление такого кабеля для столь длинных расстояний не представляется возможным из-за ограниченных промышленных возможностей производителей и ограниченных возможностей транспортировки, которые зависят, в основном, от размеров катушек. Это и есть основные причины для создания высококачественных и износостойких соединений фрагментов кабельного полотна. Для этого в основном используют соединительные, предохранительные муфты и концевые муфты.

Соединительные муфты используют для сбора отдельных фрагментов кабеля в одну линию, а концевые для подключения силовой линии к распределенным шинам электрооборудования.

Для правильного выбора соединительных муфт кабелей в первую очередь следует изучить технические характеристики изделия:

  • количество жил (проводов) внутри кабеля;
  • материал жил;
  • поперечное сечение кабеля или/и жил;
  • максимальное эксплуатационное напряжение;
  • вид изоляции между фазами;
  • показатель защиты от различного внешнего воздействия на кабель.

Также муфты можно разделить по значению максимального напряжения в сети: для высоковольтных коммуникаций и электросетей с напряжением до 1 000 В.

От вида межфазной изоляции напрямую зависит выбранная конструкция соединительных муфт.

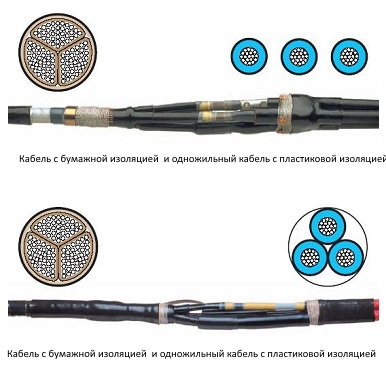

Соединительные муфты

Как уже говорилось, этот вид муфт предназначен для соединения частей кабеля в одну силовую линию. Такие муфты маркируются буквами и числами. Пример маркировки соединительной муфты для кабеля с бумажной изоляцией – 1Стп-3х150-240С, где:
1 – означает, что муфта используется для электросетей с максимальным напряжением до 1 000 В;
С – указывает, что это соединительная деталь;
тп – указывает на наличие термопластичности;
3 – количество жил (проводов);
150-240 – min /max площадь сечения в мм;
С – говорит о наличие дополнительных элементов крепежей.
Если муфта имеет проводки из поливинилхлорида, то в обозначение добавляется буква «П».


О том, что соединительный элемент ремонтный, бронированный или состоит из одной жилы, свидетельствует наличие букв после указателя термопластичнотси «пт» «Р», «Б», «О» соответственно.

Предохранительные муфты

Эти соединительные элементы ответственны за прочность и надежность при создании коммуникации кабелей различных типов.

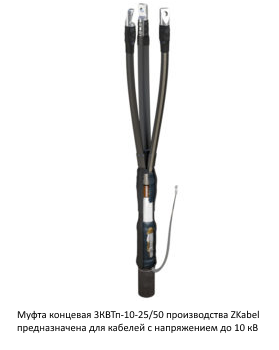

Концевые муфты

Такая муфта применяется для оконцевания силовых кабелей. Ее использование возможно как внутри помещения, так и снаружи. Степь влажности не влияет на работоспособность муфты, а функционирование возможно в температурном режиме -50 …+50°С. Особенностью этого устройства является наличие термоусаживаемой перчатки. Перчатка представляет собой нанесенный внутри термоплавкий клеевой состав, нескольких трубок для термоусадки, которая выполняет изоляцию жил или манжет системы.

По конструкции концевые муфты, в большинстве случаев, напоминают заглушку в виде колпачка. Их можно использовать для разделки многожильных проводников. Такого типа изделия состоят из:

  • наконечника для опрессовки или оснащенного срывающимися болтами;
  • термоусаживаемой трекингостойкой трубки, обеспечивающей изоляцию;
  • изоляторов для термоусадки;
  • термоусаживаемой манжеты, выполняющей экранирующую функцию;
  • пластины, выравнивающей электрическое поле;
  • герметика;
  • заземления;
  • наконечника.

Преимущество использование муфты основывается в повышении таких показателей как:

  • степень герметизации жил кабелей;
  • стойкости к различным механическим воздействиям;
  • устойчивости к влиянию различных температур;
  • химической устойчивости к агрессивным соединениям;
  • трекингоустойчивости;
  • степени электроизоляционных свойств;
  • безопасности для окружающей среды;
  • универсальности при использовании;
  • продолжительности  срок службы соединения;
  • простоты монтажа;
  • отсутствие необходимости в обязательном уходе.

Помните, что за правильным выбором муфты стоит множество факторов, которые необходимо учитывать для того, что бы проводимые работы по сборке силовой трассы и подключению кабеля к оборудованию, были выполнены качественно и на высоком уровне.
